Угольник и как им пользоваться

Угольник считается одним из необходимых механических измерительных инструментов как в быту, так и для профессионального использования, особенно во всевозможных мастерских.

Типы угольников и описание

Для выполнения различных действий по измерению деталей и заготовок требуются разные угольники: столярные, поверочные, чертежные или строительные.

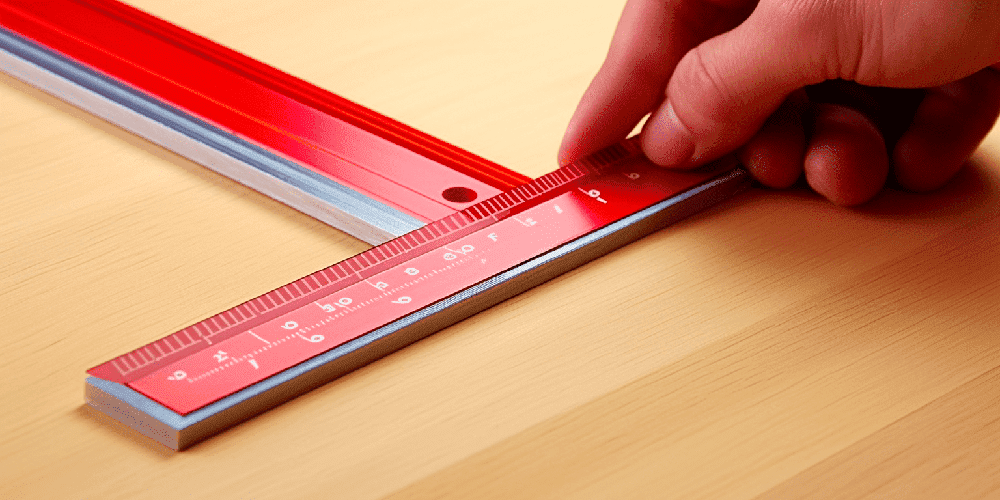

Поверочные угольники и их виды

Поверочные угольники — универсальный рабочий поверочный инструмент, представленный парой линеек, скрепленных под углом 90°. Изготавливаются по строгим техническим требованиям ГОСТ из стали, что исключает искривление угла наклона при механическом давлении на линейки во время работы. Используются для контроля перпендикулярности, а также в ходе работ по сборке точных конструкций.

Поверочные угольники могут иметь разную конструкцию (первая буква маркировки обозначает название инструмента, т. е. «угольник», а вторая — указывает назначение):

УЛ — лекальный, применяется как контрольный инструмент при слесарных работах, в сборке точных конструкций. Кромки заостренные, благодаря чему в ходе измерения деталей отлично видны зазоры.
УЛП — лекальный плоский с заточенными кромками, удобен для выполнения разметки. Используется чаще всего в отделах технического контроля.
УЛЦ — лекальный цилиндрический, имеющий вид цилиндра с ровными торцами, которые формируют с боковой плоскостью угол 90°. Позволяет с большой точностью определить уровень отклонения угла. Применяется в метрологии.
УП — плоский, представляющий собой монолитный угол из стального листа. Имеет две рабочие стороны, которые образуют внутренний и наружный угол 90°. Производится в классах точности 0, 1, 2.
УШ — угольник с широким основанием в виде дополнительной полки, за счет которого инструмент легко поставить вертикально без дополнительной поддержки. Используется в ОТК, сборочных цехах, мастерских.

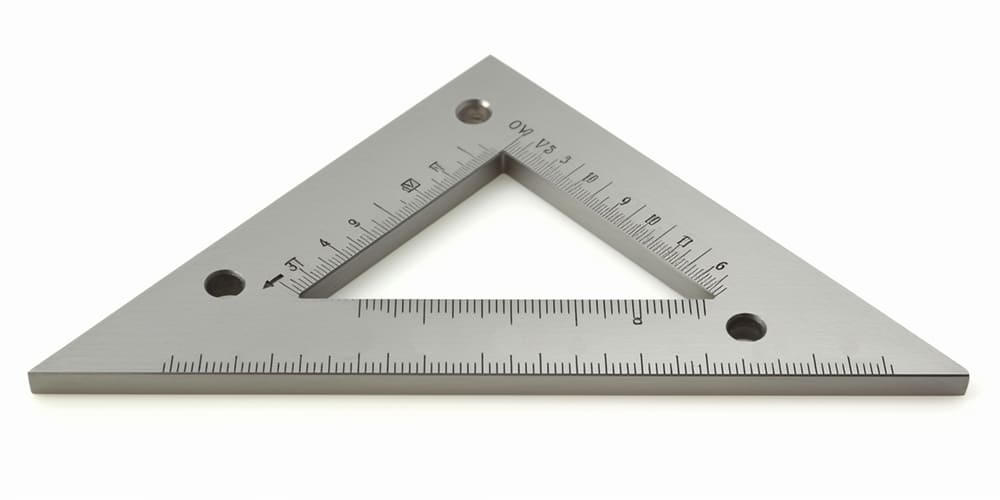

Столярные угольники

Столярная вариация инструмента делает возможным размещение компонентов под прямым углом, упрощает произведение замеров и формирование идеально ровных резов. Используется в мастерских для измерения элементов из дерева.

Разметочные угольники

Разметочные угольники располагают разметочными отверстиями и дополнительным упором, а в рамках внутреннего угла также имеется транспортир. Перфорация дает возможность быстрее размечать детали.

Угольники Свенсона

Особый тип угольника, который задействуется при сборке стропильных конструкций и деревянных лестниц, а также в производстве окон, дверей, мебели и декора из дерева.

Строительные угольники

Имеют крупные размеры с соотношением длины полок 1:2. Облегчают работу строителей, позволяя быстрее работать с каменной и кирпичной кладкой.

При каких работах удобно использовать угольник

При укладке деревянных напольных штучных покрытий, чтобы размечать линии распила на паркете, ламинате, инженерной доске и др.
В процессе облицовки стен, полов и потолков плиткой, чтобы замерять размеры, размечать под обрезку, контролировать углы и плоскость при укладке.
В работе с досками, брусками, вагонкой, чтобы измерять и размечать торцы под спил.
В процессе сборки мебели, чтобы контролировать достижение прямых углов между стенками шкафов.
С целью разметки косых спилов на наличниках, молдингах, плинтусах, нащельниках.

Принципы проверки угольника при покупке

Какие дефекты угольников столярных, поверочных и др. встречаются, и как избежать покупки бракованного инструмента? Часто встречается дефект линейки, фиксируемой в плоскости колодки со смещением, которое достигает больше миллиметра. Измерения, сделанные с использованием такого угольника, будут демонстрировать низкую точность как при проверке перпендикулярности внутренних углов, так и при измерении длины.

Также проблема испорченного угольника может крыться в том, что угол измерения отклоняется от 90 градусов, поскольку линейка неровно закреплена в колодке. Таким угольником можно измерить расстояние, но достоверно проверить параметр перпендикулярности не получится.

Первым делом при выборе осмотрите угольник:

Проверьте фиксацию линейки угольника. Линейка должна быть зафиксирована в колодке полностью неподвижно, без выступов. Нулевые деления должны в точности совпадать с торцами колодки.
Проверьте точность углов. Возьмите пару угольников, разместите рядом на ровном покрытии. Если один или оба испорчены, то между линейками появится видимая косая щель.
Посмотрите, как нанесены на линейку угольника рабочие деления. Если риски нанесены гравировкой на металлические (алюминиевые, стальные) поверхности, то они гарантированно не сотрутся, не выцветут.
Посмотрите на шкалу линейки угольника. Сравните со шкалой на другом инструменте, чтобы убедиться в правильности данных.

Угольник гранитный, из алюминия или из нержавеющей стали прослужит гораздо дольше, чем простой пластиковый угольник.

Проводимые с использованием угольника работы

Отмерять расстояние от края детали

В край заготовки упирается колодка, за счет чего линейка угольника ложится нулевым делением точно на край детали — это экономит мастеру время на проведение измерений с нанесением необходимых линий разметки. Например, необходимо нанести разметку перед сверлением в середине детали отверстий, предназначенных для протягивания проводов сквозь настенную облицовку. Используйте угольник: приложите колодку внутренней гранью к краю заготовки, а потом отсчитайте размер на шкале внизу линейки либо поставьте отметку на необходимом интервале.

Проводить перпендикулярные линии

Угольники используются преимущественно для разметки перпендикулярных линий, по которым далее вырезается деталь. Как провести ровную перпендикулярную линию: приложите угольник колодкой к краю дощечки, прижмите и проведите по линейке разметочную линию, которая ляжет точно перпендикулярно краю изделия.

Размечать параллельные краю деталей линии

Укладывая напольное покрытие (ламинат, паркетную доску и пр.), а также обшивая стены и потолки вагонкой, мастера обычно вынуждены подгонять по ширине последний ряд путем обрезки. Благодаря точности измерений, с угольником можно быстрее и проще отметить линии реза. Достаточно пометить и соединить несколько точек на требуемом расстоянии от края доски — полученная линия будет проходить точно параллельно краю.

Проводить линии под углом 45°

Перед тем, как соединить под прямым углом пару деталей, например, в процессе установки наличников в оконные проемы, потребуется обрезать каждую заготовку под углом 45° и ровно состыковать — для этой работы тоже лучше всего использовать угольник. Понадобится просто приложить скос колодки в необходимой точке заготовки, прижать и разметить линию.

Находить центр окружности в деталях

Нередкой задачей становится сверление отверстий в центрах круглых деталей. Чтобы выполнить работу идеально, сначала найдите центр с помощью угольника. Сопоставьте угол с окружностью, далее отметьте линии из угла до пересечения с окружностью. Объедините карандашом точки пересечения линий с окружностью, которые дадут первый диаметр, и начертите дополнительный диаметр. Точка пересечения двух диаметров станет искомым центром окружности.

Проверять перпендикулярность граней заготовки

При строгании готовым деталям необходимо придавать форму правильного параллелепипеда, а грани заготовок должны быть перпендикулярны друг другу. Для оценки параметра приложите инструмент внутренним углом к граням заготовки и посмотрите на просвет. В качественной детали нет ни малейших промежутков между измерительным инструментом и плоскостями заготовки.

Контролировать прямоту угла при соединении деталей

Как и при строгании, при соединении заготовок под прямым углом желательно оценивать положение деталей с помощью угольника. Особенно важно это делать при сборке мебели, включая стеллажи, шкафы и т. д. Чтобы проконтролировать параметры, разместите угольник в угол между двумя смежными деталями. Далее следите, чтобы не было промежутков между поверхностями изделий и инструментом.

Обычно при работе с деревянными изделиями мастера используют углы 45° и 90°, а быстро разметить заготовки из дерева можно с использованием угольника столярного. Также с применением угольника можно измерить и разметить любые другие углы, кратные 10°.

Например, потребовалось отметить линию под углом 50°:

Отмерьте от угла заготовки 11 сантиметров с помощью линейки угольника, разметьте карандашом.
Отмерьте 13 сантиметров на прилегающей стороне, пометьте.
Соедините отметки линией.
Прилегающий к стороне 11 см угол треугольника будет равен 50°, а противоположный угол будет равен 40°.

При использовании данного способа разметки одна сторона треугольника гарантированно будет равна 11 сантиметрам, а длина второй стороны задает величину второго угла: 2 см — 10°, 4 см — 20°, 13 см — 50°, 19 см — 60°.

Каким инструментом можно заменить угольник

В качестве альтернативы профессиональным моделям можно применять ученический угольник либо угломер. Если их не нашлось, то возьмите в качестве шаблона какую-нибудь заготовку с прямым углом — это может быть обрезок доски, прямоугольный деревянный элемент, лист картона, лист плотной бумаги. Но всё же работать с любыми заменителями угольника будет не особо удобно. Точность измерений может гарантировать только качественный профессиональный инструмент.

Какие еще измерительные инструменты необходимы в мастерской

Помимо угольника, наиболее простыми, но незаменимыми инструментами считаются линейка и рулетка. Немного реже в работе требуются транспортир, штангенциркуль, малка или простой циркуль с металлической рукояткой, однако их тоже стоит приобрести недорого в проверенном интернет-магазине, чтобы всегда иметь под рукой.
