Резьба UNC
Резьба UNC — унифицированная американская дюймовая резьба с крупным шагом (Unified National Coarse). Стандарт применяют в машиностроении, промышленном оборудовании, ремонте американской и другой импортной техники. Для подбора инструмента необходимо учитывать диаметр и число ниток на дюйм (TPI). Например, обозначение UNC 1/4-20 указывает на номинальный диаметр 1/4 дюйма и 20 ниток на дюйм. В каталоге Master Tool представлены решения для нарезания внутренней и наружной резьбы, а также инструменты для работы с резьбовыми вставками. Восстановление резьбы требует отдельного подбора инструмента: для установки вставки применяются специализированные STI-метчики, формирующие установочную резьбу соответствующего размера.
Читать дальше
Типы Резьбы UNC в Master-Tool
Метчики UNC предназначены для нарезания внутренней резьбы в предварительно подготовленном отверстии. При выборе учитываются диаметр, TPI, тип метчика и характеристики обрабатываемого материала. Для распространённых типоразмеров применяются, например, метчик UNC 1/4-20, 5/16-18, 3/8-16 и 1/2-13.
Плашки UNC используют для нарезания наружной резьбы на цилиндрических деталях, шпильках и стержнях. Обозначение плашки должно соответствовать диаметру и числу ниток на дюйм. Перед заказом важно проверить полное обозначение резьбы, а не только диаметр.
К распространённым размерам относятся:
- UNC 1/4-20 — 20 TPI;
- UNC 5/16-18 — 18 TPI;
- UNC 3/8-16 — 16 TPI;
- UNC 7/16-14 — 14 TPI;
- UNC 1/2-13 — 13 TPI;
- UNC 9/16-12 — 12 TPI;
- UNC 5/8-11 — 11 TPI;
- UNC 3/4-10 — 10 TPI;
- UNC 7/8-9 — 9 TPI;
- UNC 1-8 — 8 TPI;
- UNC 1 1/4-7 — 7 TPI;
- UNC 1 1/2-6 — 6 TPI;
- UNC 2-4.5 — 4,5 TPI.
Такая таблица размеров UNC помогает определить соответствие диаметра и шага. Например, запрос UNC 1/4 обозначает диаметр, но для выбора инструмента требуется полное значение — UNC 1/4-20.
Для работы с внутренней и наружной резьбой применяются метчики и плашки UNC. При выборе учитываются тип операции, размер детали и характеристики материала. Резьбонарезной инструмент UNC также подбирают с учётом условий обработки: ручное или машинное нарезание, глухое или сквозное отверстие, требуемая точность и производительность.

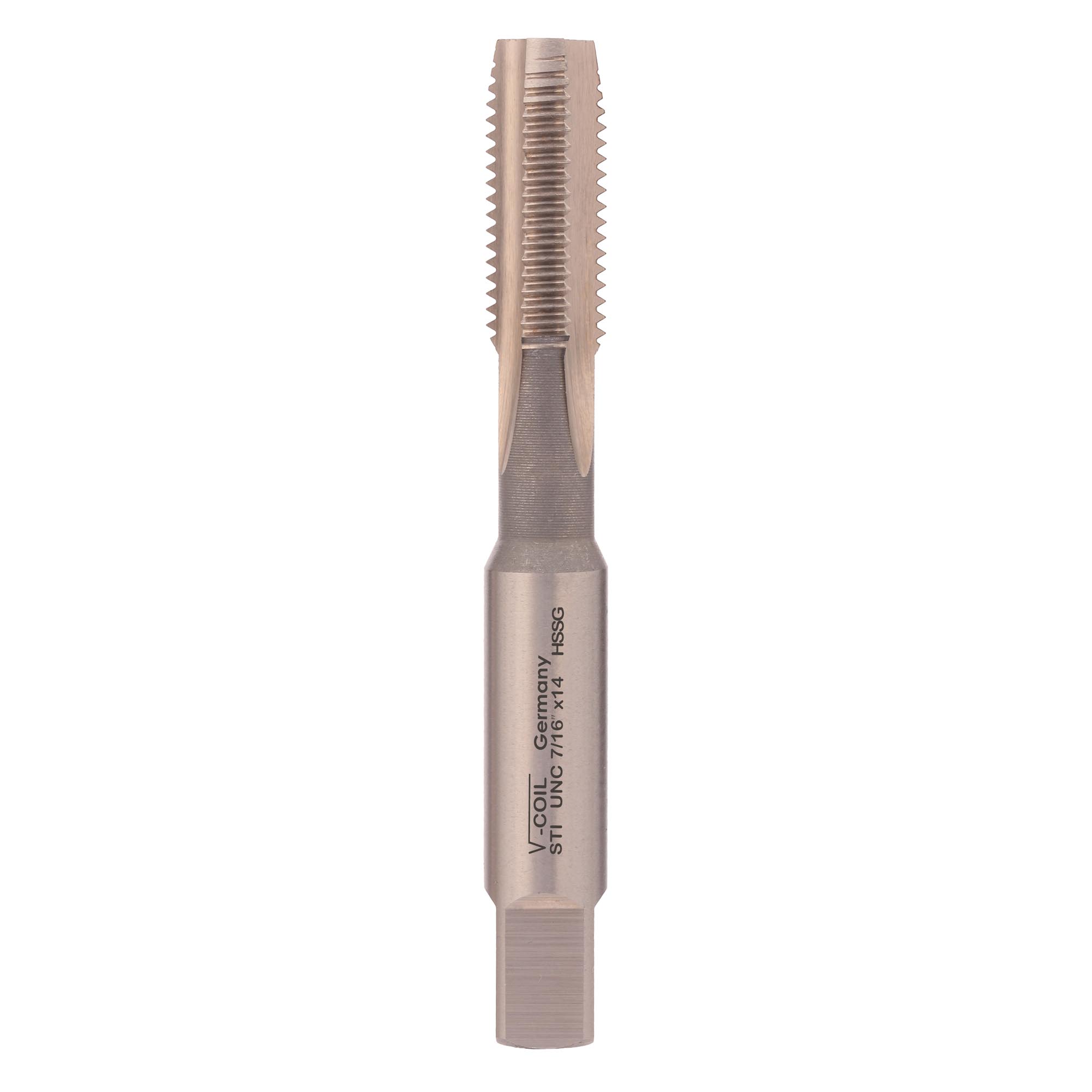

Отдельную категорию составляют метчики STI UNC. Их применяют при установке резьбовых вставок. STI-метчик формирует установочную резьбу, поэтому его размер нельзя подбирать как обычный метчик UNC.
Дюймовая резьба UNC отличается от серии UNF крупным шагом. Обозначения UNC и UNF нельзя считать взаимозаменяемыми: при одинаковом номинальном диаметре количество ниток на дюйм может различаться.
Почему в Master-Tool выгодно покупать Резьба UNC
При выборе инструмента для UNC основное значение имеют точное обозначение резьбы, TPI, назначение инструмента и совместимость с конкретной операцией. Ошибка в одном из этих параметров может привести к повреждению детали или несоответствию резьбового соединения. Для заказа через каталог Master Tool достаточно определить необходимый тип инструмента и его типоразмер.
В каталоге можно подобрать инструмент для следующих размеров:
- UNC 1/4-20;
- UNC 5/16-18;
- UNC 3/8-16;
- UNC 7/16-14;
- UNC 1/2-13;
- UNC 9/16-12;
- UNC 5/8-11;
- UNC 3/4-10;
- UNC 7/8-9;
- UNC 1-8;
- UNC 1 1/4-7;
- UNC 1 1/2-6;
- UNC 2-4.5.
Если требуется американская резьба UNC, перед оформлением заказа следует сверить диаметр и TPI с обозначением на чертеже, крепеже или технической документации. Для внутренней резьбы выбирают метчик, для наружной — плашку. При использовании резьбовой вставки необходим соответствующий STI-метчик UNC.
Точный подбор по стандарту и типоразмеру позволяет получить инструмент, соответствующий поставленной задаче, без замены оборудования или повторного заказа из-за несовместимых параметров.
